金屬硬密封蝶閥

金屬硬密封蝶閥系列產品，是我公司開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527(金屬密封蝶閥)，GB/T13927(通用閥門壓力試驗)標準及閥門其它相關標準的規定。　　本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，在硬軟多層密封兼容的新工藝加工后，使蝶閥在運行工作時，減少了其扭矩力，達到省力、節能之效果。從而確保蝶閥整體的抗腐蝕、耐高溫、抗磨損的可靠性。
產品型號有
D343H
D363H
D373H

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ 三偏心多層次金屬硬密封蝶閥 ] 下一個：[手柄法蘭式金屬硬密封蝶閥]

產品概述

三維偏心硬密封蝶閥系列產品，是我公司開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527(金屬密封蝶閥)，GB/T13927(通用閥門壓力試驗)標準及閥門其它相關標準的規定。

本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，在硬軟多層密封兼容的新工藝加工后，使蝶閥在運行工作時，減少了其扭矩力，達到省力、節能之效果。從而確保蝶閥整體的抗腐蝕、耐高溫、抗磨損的可靠性。

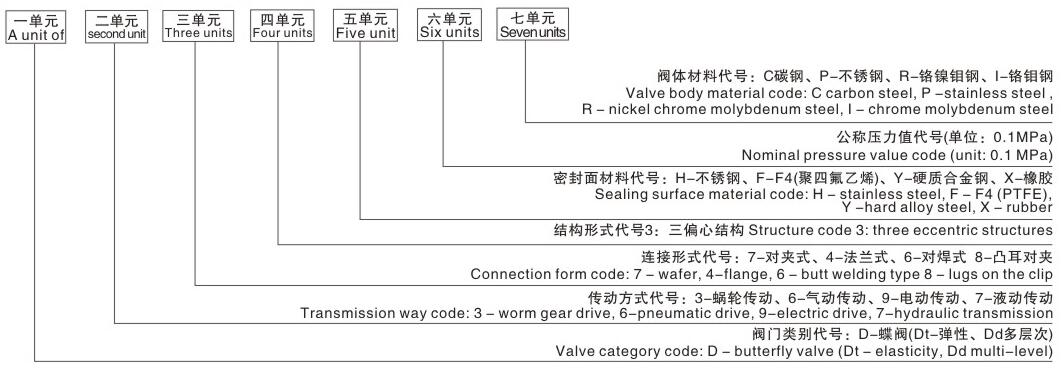

型號編制方法

說明

例一、D373H-25C表示：1.蝶閥(D) 2.蝸輪傳動(3) 3.對夾式連接(7) 4.三偏心結構⑶ 5.不銹鋼密封圈(H) 6.公稱壓力2.5MPa(25) 7.碳鋼閥體(C);

例二、D943F-16P表示：2.蝶閥(D) 2.電動(9) 3.法蘭連接(4) 4.三偏心結構(3) 5.四氟密封圈(F) 6.公稱壓力1.6MPa(16) 7.不銹鋼鋼閥體(P);

注：3.在類別前加“D”低溫(≤-40℃)、“B”保溫、“S”伸縮蝶閥、“ZK”真空蝶閥、“X”信號蝶閥、“FD”防盜蝶閥、“G”管網蝶閥；

5.手柄的手動傳動，第二單元無需代號；

6.第五單元的閥座材料與閥體相同(即無需堆焊其它金屬)時，用W表示；

7.對于公稱壓力小于或等于1.6MPa的灰口鑄鐵閥門，第七單元可以省略不標。

示例：D973F-16C表示三偏心對夾式電動四氟密封蝶閥，公稱壓力1.6MPa,碳鋼閥體，密封面嵌聚四氟乙烯。

示例：BD343H-25C表示三偏心法蘭式蝸輪傳動金屬硬密封保溫蝶閥，公稱壓力2.5MPa,碳鋼閥體，密封面堆焊合金鋼(一般為D507鉬)。

示例：D43Y-10P表示三偏心法蘭式手柄傳動金屬硬密封蝶閥，公稱壓力1.OMPa,不銹鋼閥體，密封面堆焊硬質合金。

用途

本蝶閥適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建筑、供排水管道上，是作調節流量和截斷流體的最佳裝置。

執行標準

其主要性能特點：
　　1、結構獨特、型小輕便、操作靈活、省力、方便。
　　2、密封可靠，可達到氣密封無泄漏。
　　3、流量特性趨于直線調節性最佳。
　　4、采用三偏心原理設計，使密封面近似零磨損延長了閥門的使用壽命。
　　5、應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
　　6、適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

特點

本蝶閥系吸收、消化國外技術，并結合國內用戶意見和生產中積累的經驗而精心研制的新一代產品。

1、采用三維偏心結構，閥體密封圈采用多層次密封圈結構，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄漏。

2、結構獨特、操作靈活、省力、方便，使用壽命長。

3、耐高溫、耐腐蝕、耐磨損的三維偏心。

技術參數

公稱通徑	DN(mm)	50-2000				50-500
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲漏率	<0.1 x DNmm3/s(符合 Conform GB/T13927標準 Standard)
適用溫度	碳鋼 : -29℃~425℃　　不繡鋼 :-40℃~600℃
適用介質	空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	蝸輪傳動、氣動傳動、電動傳動、液動傳動

零件材料

零件名稱	材料
閥體	鑄鋼、不繡鋼、鉻鑰鋼、合金鋼、雙相鋼
蝶板	鑄鋼、不繡鋼、鉻結鋼、合金鋼、雙相鋼
閥座	不繡鋼、堆焊司太立等硬質合金
密封圈	不繡鋼與耐高溫石棉板組合成多層次
閥桿	20Cr13、1Cr13不繡鋼、鉻銀鋼、特殊材料
軸套	奧氏體不繡鋼、304氮化、ZG00Cr18Ni10
填料	柔性石墨、PTFE
填料壓蓋	鑄鋼、不繡鋼
支架	鑄鋼、不繡鋼
