D963W電動對焊蝶閥PN6～PN40

D963W電動對焊蝶閥PN6～PN40適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ D971X電動軟密封對夾式蝶閥PN6～PN16 ] 下一個：[D341H、D341W型法蘭通風蝶閥PN5～PN10]

產品概述

D963W電動對焊蝶閥PN6～PN40適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。

特點

1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。

采用標準

焊接尺寸：:GB1224;ANSI B16.25; DIN2559；
結構長度：:GB/T12221-1989;API609；
壓力試驗：:GB/T13927-1992;API598 ；

執行機構參數

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）。

技術參數

D963W電動對焊蝶閥PN6～PN40主要技術參數
公稱通徑	DN（mm）	50～700
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃

零件材料

D963W電動對焊蝶閥PN6～PN40主要零件材料
零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鉬鋼及特殊材料
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料
密封圈	不銹鋼、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

外形尺寸

D963W-6C電動對焊蝶閥外形尺寸（mm)
公稱壓力 PN0.6MPa
DN		外形尺寸（參考值）							參考重量（kg）
mm	in	L	D	d	H	H1	L1	L2	參考重量（kg）
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610

D963W-10C電動對焊蝶閥外形尺寸（mm)
公稱壓力 PN1.0MPa
DN		外形尺寸（參考值）							參考重量（kg）
mm	in	L	D	d	H	H1	A	B	參考重量（kg）
600	24	390	636	602	499	1280	570	660	465
700	28	430	726	692	566	1480	750	550	680
800	32	470	826	792	632	1608	750	550	810
900	36	510	926	892	693	1857	750	550	860
1000	40	550	1028	992	757	2038	900	750	1625
1200	48	630	1228	1192	851	2237	1000	925	1770
1400	56	710	1428	1392	876	2411	1000	925	2426
1600	64	790	1628	1592	1095	2756	1000	925	3560
1800	72	870	1828	1792	1214	3093	1100	980	4545
2000	80	950	2028	1992	1332	3355	1100	980	6230

D963W-16C電動對焊蝶閥外形尺寸（mm)
公稱壓力 PN1.6MPa
DN		外形尺寸（參考值）							參考重量（kg）
mm	in	L	D	d	H	H1	A	B	參考重量（kg）
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328

D963W-25C電動對焊蝶閥外形尺寸（mm)
公稱壓力 PN2.5MPa
DN		外形尺寸（參考值）							參考重量（kg）
mm	in	L	D	d	H	H1	A	B	參考重量（kg）
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	16	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1192	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500

D963W-40C電動對焊蝶閥外形尺寸（mm)
公稱壓 PN4.0MPa
DN		外形尺寸（參考值）							參考重量（kg）
mm	in	L	D	d	H	H1	A	B	參考重量（kg）
80	3	180	90	78	108	430	180	200	39
100	4	190	110	96	108	392	180	200	50
125	5	200	135	120	120	414	180	200	75
150	6	210	161	145	135	494	270	280	100
200	8	230	222	200	202	578	400	425	135
250	10	250	278	252	235	673	400	425	190
300	12	270	330	301	280	793	450	560	240
350	14	290	382	351	315	921	450	560	320
400	16	310	432	398	355	1021	535	580	450
450	18	330	484	448	370	1143	535	580	500
500	20	350	535	495	420	1192	535	580	560
600	24	390	636	595	490	1327	570	660	720

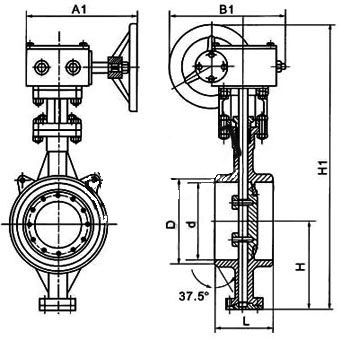

尺寸圖

安裝注事事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
