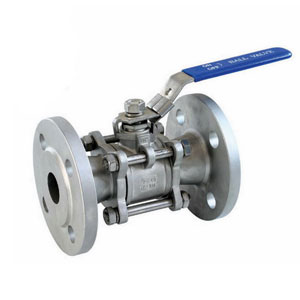

Q41F三片式法蘭不銹鋼球閥
Q41F三片式法蘭球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的 軸線旋轉，從而達到啟閉通道的目的。
目錄
產品概述
Q41F三片式法蘭球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的 軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密 可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
零件材料
| 零件名稱 | 材質 | |
| 不銹鋼 | 碳鋼 | |
| 螺栓 | 不銹鋼SS304 | 碳鋼 |
| 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 螺母 | 不銹鋼SS304 | 碳鋼 |
| 閥蓋 | 不銹鋼CF8/CF8M | 碳鋼WCB |
| 閥體 | 不銹鋼CF8/CF8M | 碳鋼WCB |
| 球體 | 不銹鋼CF8 | 不銹鋼CF8 |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 壓緊螺母 | 不銹鋼SS316 | 不銹鋼SS304 |
| 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |

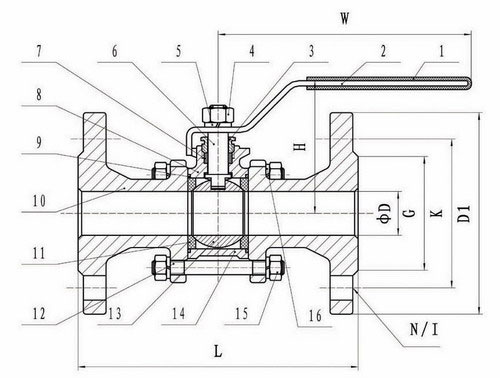

連接尺寸
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
| w | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
| n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
