Q644F、Q645F-16C型氣動三通法蘭鑄鋼球閥

Q644F、Q645F-16C型氣動三通法蘭鑄鋼球閥可分為T型氣動三通球閥和L型氣動三通球閥。T型三通球閥能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型三通球閥只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只能起到分流作用。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ Q641F型氣動法蘭兩片式球閥PN16～PN25 ] 下一個：[Q41F46型襯氟手動球閥PN10～PN16]

產品概述

Q644F、Q645F-16C型氣動三通法蘭鑄鋼球閥可分為T型氣動三通球閥和L型氣動三通球閥。T型三通球閥能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型三通球閥只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只能起到分流作用。氣動三通球閥特點如下：
1、三通球閥一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
2、三通球閥在結構上采用一體化結枸，四面閥座的密封型式，法蘭連接少，可靠性高，設計實現了輕量化。
3、三通球閥結構緊湊、啟閉迅速、流道暢通、流體阻力小。

性能參數

Q644F、Q645F-16C型氣動三通法蘭鑄鋼球閥主要性能參數
公稱壓力 PN(MPa)	試驗壓力
公稱壓力 PN(MPa)	殼體	高壓液密封	低壓液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用工況	適用溫度		-28～350℃
應用規范	連接法蘭		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
應用規范	檢驗試驗		JB/T 9092-99 、API598

零件材料

Q644F、Q645F-16C型氣動三通法蘭鑄鋼球閥主要零件材料

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺栓	35CrMoA	A193-B7

外形結構尺寸

Q644F、Q645F-16C型氣動三通法蘭鑄鋼L型球閥外形結構尺寸（mm)
型號	公稱通徑 DN(mm)	尺寸(mm)
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q644F-16 L型	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

Q644F、Q645F-16C型氣動三通法蘭鑄鋼T型球閥外形結構尺寸（mm)
型號	公稱通徑 DN(mm)	尺寸(mm)
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q645F-16 T型	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100

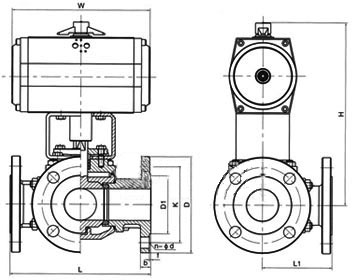

外形結構尺寸圖

維護

氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。　　
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。　　
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。　　
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。　　

氣動管路球閥的安裝：　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。　　

氣動管路球閥安裝后的檢查：　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
