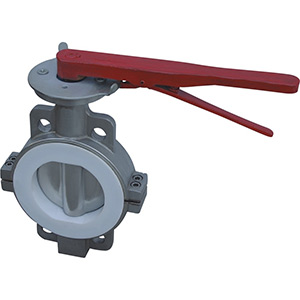

D71F4-16P不銹鋼對夾式半襯蝶閥
D71F4-16P不銹鋼對夾式半襯蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。 另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板 受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
產品介紹
型號：D71F4-16P口徑(DN)：50~1600(mm)壓力(PN)：1.0~1.6(Mpa)產品價格：電議日期：15-03-30瀏覽：197次
產品概述
D71F4-16P不銹鋼對夾式半襯蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。 另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板 受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
對夾式半襯蝶閥結構特點
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
3.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
4.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
5.軸的徑向采用O型圈與金屬墊的組合；
6.閥座鑲在有彈性條的閥體的槽內；
7.采用可調彈性彈子定位。定位準確，結構簡單。
對夾式半襯蝶閥基本型號
D71F4-16P不銹鋼對夾式半襯蝶閥基本型號 | |||
手動 | DA71F/P 半襯 | 蝸輪傳動 | DA371F/P 半襯 |
DA71F3 全襯里 | DA371F3 全襯里 | ||
DA71F4 全襯里 | DA371F4 全襯里 | ||
DA71F46 全襯里 | DA371F46 全襯里 | ||
氣動 | DA671F/P 半襯 | 電動 | DA971F/P 半襯 |
DA671F3 全襯里 | DA971F3 全襯里 | ||
DA671F4 全襯里 | DA971F4 全襯里 | ||
DA671F46 全襯里 | DA971F46 全襯里 | ||
主要零部件材料表
D71F4-16P不銹鋼對夾式半襯蝶閥主要零部件材料表 | |||||||
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹閥 | ||
Z | C | P | R | PL | RL | ||
1 | 上、下閥體 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 蝶板 | WCB | 35(鍛） | CF8 | CF8M | CF3 | CF3M |
3 | 蝶板軸 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
4 | 襯里層/閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) | |||||
5 | O型圈 | FPM（氟橡膠） | |||||
6 | 彈性條（墊） | Si（硅橡膠） | |||||
7 | 調節定位座 | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
8 | 螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
10 | 手輪 | Q235 | |||||
注：襯膠閥耐腐蝕情況參考襯膠閥門各種化工介質耐腐蝕性能表。
