側裝式偏心半球閥概述

       側裝偏心半球閥結構設計類似三偏心硬密封蝶閥，此球閥具有操作輕便、開啟過程無磨擦、零泄漏、壽命長等優點。具有啟閉無磨擦， 密封面可實現自清潔，使用壽命長的特點，此外，調整或更換密封副，閥門可繼續使用，避免了現行眾多閥門密封失效整臺報廢的弊端，節省成本。

側裝式偏心半球閥結構特點

1:閥座設外臺階與閥體內臺階相配合，防止 了球體與閥座發生卡阻或脫離現象；

2: 利用偏心閥體、偏心球體和閥座、閥桿作放置無運動時，在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好密封的目的，所以偏心半球閥密封性能安全可靠；閥門啟閉時，球體與閥座完全脫開。消除了密封件的磨損，克服了傳統球閥閥座與球體密封面始終磨損的問題

3:非金屬?gòu)椥圆牧媳磺队诮饘僮�中，閥座金屬密封面收到良好的保護;

4:全開時流通能力大、壓力損失小，且介質不會沉積在閥體中內;

5:使用壽命長，密封副耐磨，且有補償量，閥座可調整或更換。

側裝式偏心半球閥工作原理

    執行器（或扳手）帶動閥桿迫使關閉件球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一凸輪狀偏心，右旋進入閥座是閥門關閉保持優良密封，該產品按凸輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離至接觸，并逐漸增大密封比壓，直至完全密封，反之為開。見下圖：

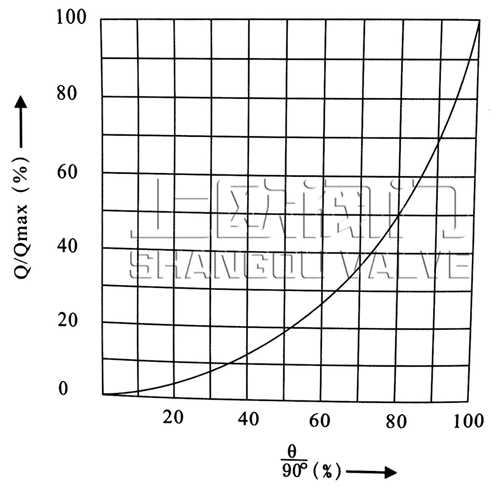

                  工作原理圖                                 等百分比流量曲線圖

適用范圍

 半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃?xì)鈱?zhuān)用閥、石油化工專用閥、煤粉噴吹專用閥六大系列。在石油、化工、冶金、電力、燃?xì)狻⑴呕摇�噴煤粉等行業是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。

側裝式偏心半球閥主要設計參數

 公稱通徑：DN50-1000 公稱壓力：PN1.0-10.0Mpa

材質

閥體：WCB CF8 CF8M ZG1Cr18Ni9Ti

球體：硬密封：ZG1Cr18Ni9Ti 軟密封：CF8/CF8M

閥座：硬密封：2Cr13、1Cr18Ni9Ti 軟密封：PTFE PPL

工作溫度：硬密封：-40～425℃，軟密封：-28～250℃

采用的主要標準

設計制造按 API6D GB/T12237-1989;

試驗和檢驗按 AP1598 JB/T9092-1999;

法蘭尺寸 GB/T9113-2000 JB/T79-1994 HG20592-1997;

結構長度按 KYV-2000

實驗壓力 單位：MPa

使用范圍

主要零件材料

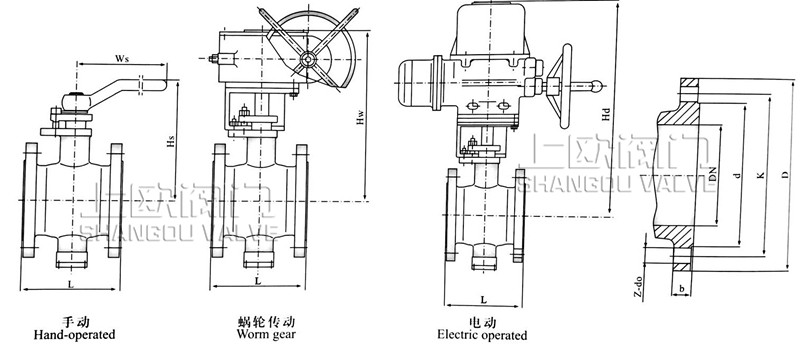

側裝式偏心半球閥主要外形和連接尺寸

注：由于網頁文字?jǐn)?shù)量的限制，很多尺寸無法列出，如有需求歡迎您隨時聯系我們
