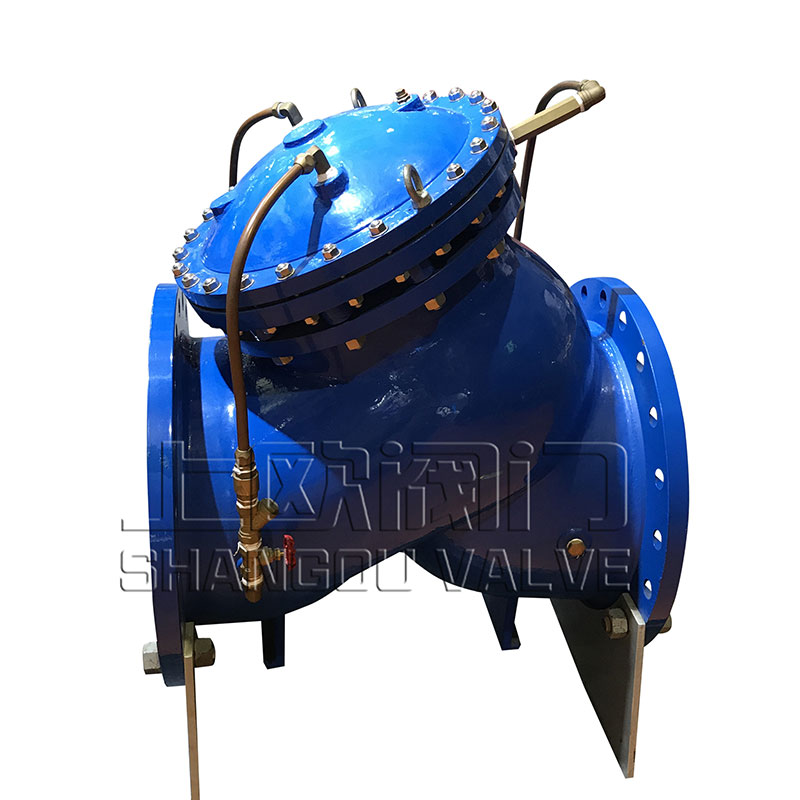

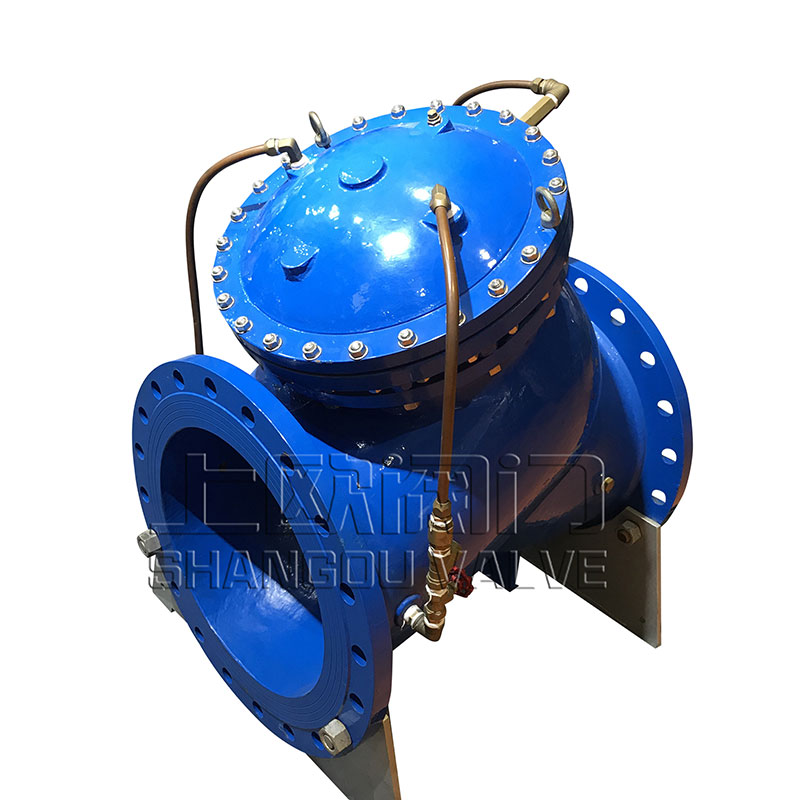

F745X-(10/16)水力（遙控）浮球閥

F745X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，王閥由浮球導閥控制關閉進水口停止供水．當水位下降后，主閥由浮球導閥控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠、強度高、動作平穩適用于450口徑以下的管道

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ 多功能水泵控制閥JD745X-(10/16/25) ] 下一個：[Yx741X-(10/16/25)-可調式減壓閥穩壓閥]

概述

F745X-(10/16)水力（遙控）浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，王閥由浮球導閥控制關閉進水口停止供水．當水位下降后，主閥由浮球導閥控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠、強度高、動作平穩適用于450口徑以下的管道。

產品特點

控制液位精確，關閉嚴密可靠，主閥密封采用橡膠密封環密封，關閉動力有主閥自動控制形成，保持合適關閉力，密封壽命和可靠性高，是目前定水位閥最佳選擇產品！

適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

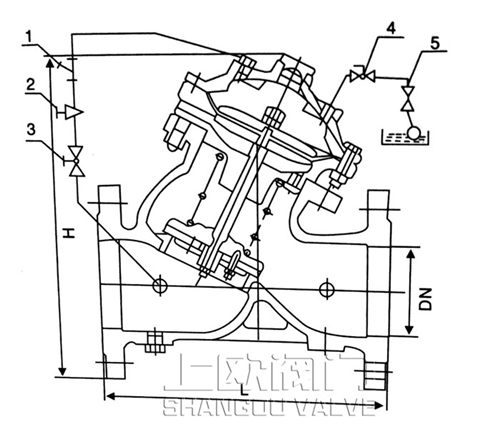

結構示意圖


1、過濾器 2、針閥 3、小球閥 4、小球閥 5、小浮球閥

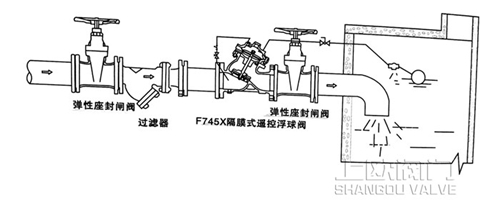

安裝示意圖


主要外形連接尺寸

公稱通徑	L	L1	H 隔膜式	H 活塞式	D		D1				Z-Φd
					PN10	PN16	PN10		PN16	PN10	PN16
50	203	203	270	540	160		125			4-18
65	216	216	340	600	180		145			4-18
80	241	241	400	660	195		160			4-18	4-18
100	292	292	440	760	215		180			8-18
125	330	330	460	810	245		210			8-18
150	394	356	500	860	285		240			8-23
200	457	495	640	880	335		295			8-23	12-23
250	533	622	680	950	390	405	350	355		12-23	12-25
300	610	698	820	1020	440	460	400	410		12-23	12-25
350	686	787	950	1100	500	520	460	470		16-23	16-25
400	762	914	980	1250	565	580	515	525		16-25	16-30
450	864	978	1050	1350	615	640	565	585		20-25	20-30
500	914	978	1120	1550	670	715	620	650		20-25	20-34
600	1067	1200	1400	1600	780	840	725	770		20-30	20-41
700	1150	1450	1650	1850	895	910	840	840		24-30	24-41
800	1300	1560	1950	2050	1010	1025	950	950		24-34	24-41
900	1450	1800	/	2250	1115	/	1050	/		28-34	/
1000	1600	2000	/	2500	1230	/	1160	/		28-34	/
1200	1800	/	/		1455	/	1380	/		32-41	/
1400	2100	/	/		1675	/	1590	/		36-48	/
1600	2250	/	/		1915	/	1820	/		40-54	/
1800	2400	/	/		2115	/	2020	/		44-54	/
