Q41F46型襯氟手動球閥PN10～PN16

Q41F46 型襯氟手動球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ Q644F、Q645F-16C型氣動三通法蘭鑄鋼球閥 ] 下一個：[Q41J-10浮動式襯膠球閥]

產品說明

產品特點

1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除"熔融堿金屬和元素氟"，以外其它任何強腐蝕性質；2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性； 4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏； 5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修；

執行標準

1.設計標準：GB12237 ；2.結構長度：GB12221；3. 法蘭標準：JB/T79-94 GB9113.1-26。；4.檢驗試驗：JB/T9092-99；

性能參數

Q41F46型襯氟手動球閥PN10～PN16性能參數

型號		Q41F46-10	Q41F46-16	Q41F46-10C	Q41F46-16C
工作壓力（MPa）		1.0	1.6	1.0	1.6
適用溫度（℃）		-10～150		-20～150
適用介質		腐蝕性介質
材料	閥體	鑄鐵內襯聚四氟乙烯		鑄鋼內襯聚四氟乙烯
	球體	鑄鋼外包聚四氟乙烯
	密封圈	增強聚四氟乙烯		聚四氟乙烯
	填料	聚四氟乙烯

結構連接尺寸

Q41F46型襯氟手動球閥外形結構尺寸
公稱通徑	PN1.6(MPa)主要外形尺寸連接尺寸(mm)							參考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	H1	Do	㎏
15	130	95	65	45	3	14	4-Φ14	95	140	4
20	140	105	75	55	3	14	4-Φ14	98	150	4.5
25	150	115	85	65	3	16	4-Φ14	113	150	5.5
32	165	135	100	78	3	18	4-Φ18	130	180	7
40	180	145	110	85	3	18	4-Φ18	135	200	9
50	200	160	125	100	3.5	20	4-Φ18	140	220	15
65	220	180	145	120	3.5	20	4-Φ18	145	280	17
80	250	195	160	135	4	22	8-Φ18	205	320	30
100	280	215	180	155	4	24	8-Φ18	230	380	40
125	320	245	210	185	4	26	8-Φ18	252	500	60
150	360	280	240	210	4	28	8-Φ23	283	600	75
200	400	335	295	265	5	30	8-Φ23	325	750	130
250	450	405	355	320	5	34	12-Φ26	370	900	210

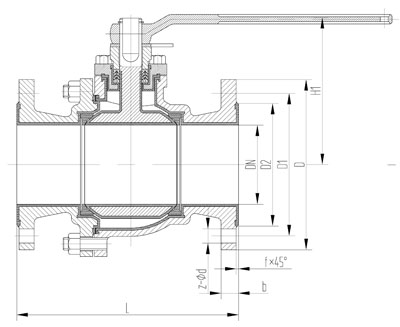

結構尺寸圖

安裝注意事項

1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
