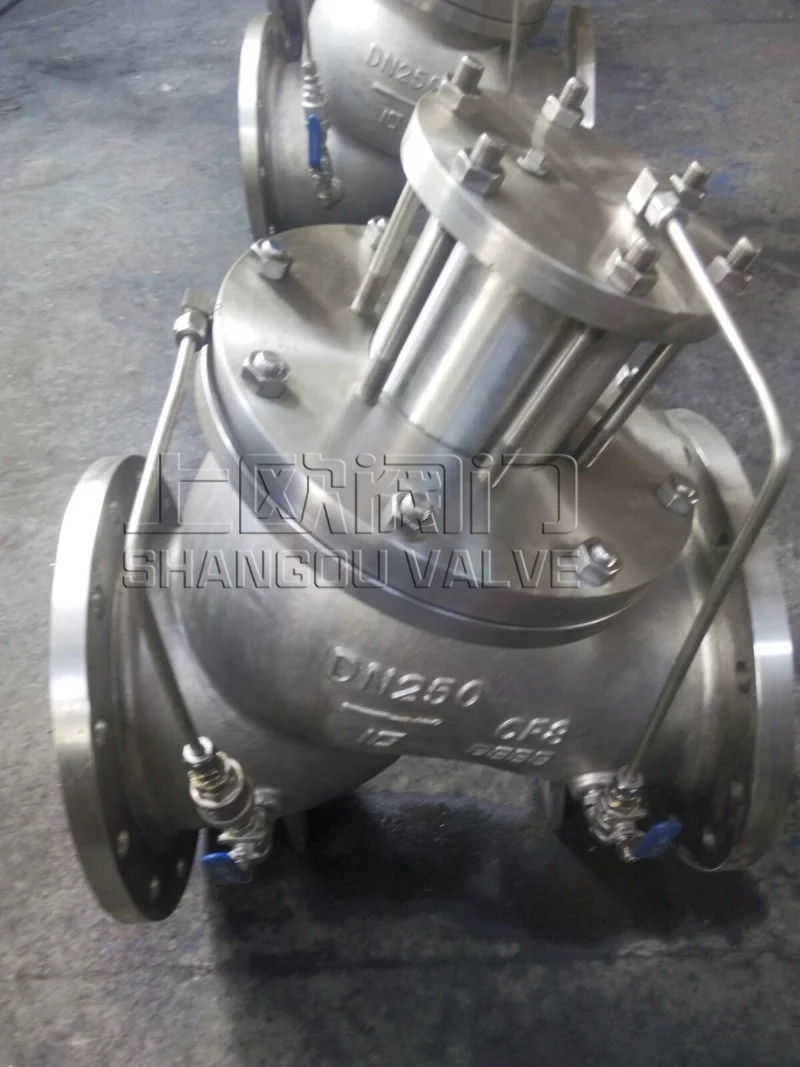

不銹鋼水泵控制閥

不銹鋼水泵控制閥消除水錘效果好。將緩開、速閉、緩閉消除水錘的技術原理-體化．防止開泵水錘和停泵水錘的產生。操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。

不銹鋼水泵控制閥產品概述

不銹鋼水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。JD745X多功能水泵控制閥的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。

不銹鋼水泵控制閥產品用途

安裝在高層建筑給水系統以及其它給水系統的水泵出口管道上．防止介質倒流，防止水錘及水擊現象的產生。閥兼具電動閥，逆止閥和水錘消除器三種功能．可有效地提高供水系統的安全可靠性。

不銹鋼水泵控制閥產品特點

消除水錘效果好。將緩開、速閉、緩閉消除水錘的技術原理-體化．防止開泵水錘和停泵水錘的產生。操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕

水泵控制閥型號：JD745X

水泵控制閥公稱通徑：50MM-1200MM

水泵控制閥使用壓力：1.6MPA -6.4MPA

水泵控制閥連接方式：法蘭連接

水泵控制閥形式：彈簧式自動

水泵控制閥主要功能：防止倒流水錘

水泵控制閥介質：水工業管道

水泵控制閥材質：鑄鐵球墨鑄鐵鑄鋼

水泵控制閥標準：機械部標準或定做非標

不銹鋼水泵控制閥技術參數

公稱壓力：1.0MPa、1.6MPa、2.5MPa

最低動作壓力：≥O.04MPa

緩閉時間：3～60s(可調)

適用介質：水

介質溫度：O～80"C

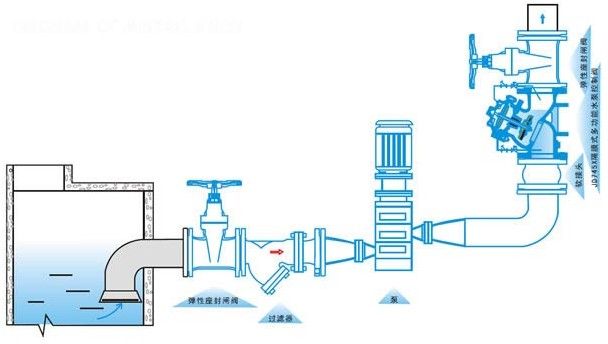

安裝示意圖

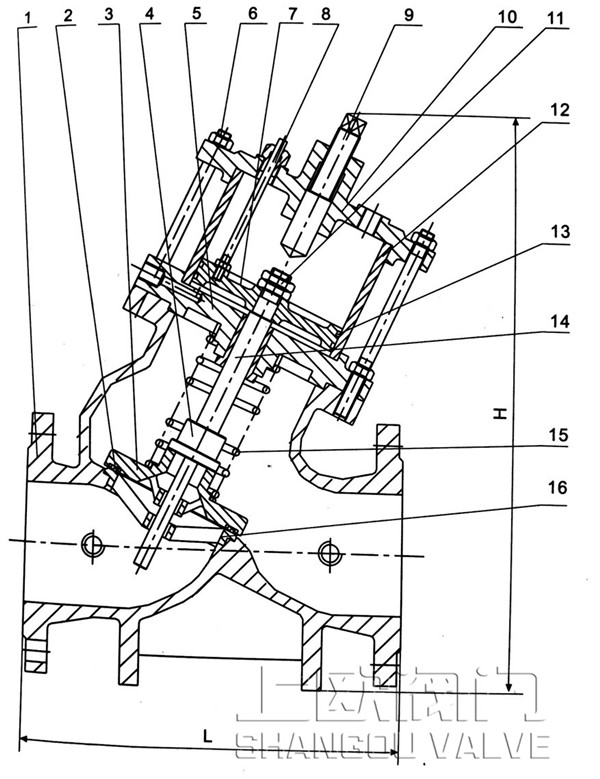

主要結構尺寸

DN	L	H	D			D₁			n-d
DN	L	H	1.0MPa	1.6MPo	2.5MPa	1.0MPa	1.6MPa	2 5MPa	1.0MPa	1.6MPa	2.5MPa
50	205	293	165	165	165	125	125	125	4-18	4-18	4-18
65	216	328	185	185	185	145	145	145	4-18	4-18	8-18
80	250	364	200	200	200	160	160	160	8-18	8-18	8-18
100	320	418	220	220	235	180	180	190	8-18	8-18	8-22
125	365	481	250	250	270	210	210	220	8-18	8-18	8-22
150	415	543	285	285	300	240	240	250	8-22	8-22	8-26
200	500	673	340	340	360	295	295	310	8-22	12-22	8-26
250	605	792	395	405	425	350	355	370	12-22	12-26	12-26
300	698	927	445	460	485	400	410	430	12-22	12-26	12-30
350	787	957	505	520	555	460	470	490	16-22	16-26	16-30
400	914	1188	565	580	620	515	525	550	16-26	16-30	16-33
450	978	1218	615	640	670	565	585	600	20-26	20-30	16-36
500	978	1256	670	715	730	620	650	660	20-26	20-33	20-36
600	1200	1600	780	840		725	770		20-30	20-36	20-36
700	1450	1750	895	910		840	840		24-30	24-36
800	1560	1900	1015	1025		950	950		24-33	24-39
900	1800	2100	1115			1050			28-33
1000	2000	2400	1230			1160			28-36
