DMF-0.5型電磁式煤氣安全閥

DMF-0.5型電磁式煤氣安全閥是一種切斷裝置，對以煤氣為燃料的各種工業爐窯，保證安全不可缺少的重要設備。電磁式煤氣安全閥為法蘭連接，杠桿式啟閉閥。

上一個：[ FD941W型方矩形電(氣、手)動蝶閥 ] 下一個：[D673H氣動快速切斷蝶閥PN10～PN25]

產品概述

DMF-0.5型電磁式煤氣安全閥是一種切斷裝置，對以煤氣為燃料的各種工業爐窯，保證安全不可缺少的重要設備。電磁式煤氣安全閥為法蘭連接，杠桿式啟閉閥，它主要由電磁鐵，杠桿裝置彈簧及重錘，閥體，閥板和軸等零件組成當煤氣或助燃氣空氣壓力處于正常狀態時，安全閥處于全開位置，當煤氣或助燃空氣低壓時，通過相應的電路設計，可使用電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連接的杠桿脫扣，重錘落下，安全閥立即關閉。另外供電系統一點斷電，也即電磁鐵失電和上述過程相同，安全閥立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時，快速斷電時切斷煤氣的目的。本閥具有結構簡單、動作可靠、維護方便、價格低廉，并具有如下功能：煤氣低壓和空氣低壓報警，斷電時快速切斷，始終點閥位信號等。

性能參數

公稱壓力PN：0.05Mpa
泄漏量：零泄漏
電源電壓：220V.AC50HZ
溫度范圍：-20～180℃
切斷時間:＜1.5S

外形結構尺寸

DMF-0.5型電磁式煤氣安全閥外形結構尺寸
DN	D1	D	D2	L	L1	L2	H	B	n-φd
100	170	205	145	120	360	250	460	10	4-12
150	225	260	200	145	510	250	510	14	8-18
200	280	315	252	145	410	250	565	14	8-18
250	335	370	310	180	520	280	620	16	12-18
300	395	435	362	180	580	300	670	16	12-23
350	445	485	412	180	630	300	720	16	12-23
400	495	535	462	200	680	300	770	20	16-23
450	550	590	518	250	740	300	820	20	16-23
500	600	640	570	250	780	300	860	22	16-23
600	705	755	670	270	895	320	960	22	20-25
700	810	860	775	270	1010	400	1060	22	24-25
800	920	975	880	270	1125	400	1150	22	24-30
900	1020	1075	980	270	1225	400	1250	24	24-30
1000	1120	1175	1080	300	1345	500	1360	24	28-30
1200	1340	1400	1295	300	1525	500	1500	24	32-34
1400	1560	1620	1510	300	1775	500	1800	24	36-34
1600	1760	1820	1710	350	1990	700	2100	24	40-41
1800	1970	2045	1970	350	2190	700	2350	24	40-41
2000	2180	2265	2110	350	2390	700	2600	24	48-48

注：1.與本閥配套的還有DCK-1型按制器，如用戶需要請注明，用戶也可自行設計控制回路。
2.選用時請注明：電磁式啟動器電壓、溫度、壓力等，特殊要求如防爆.戶外等請注明。

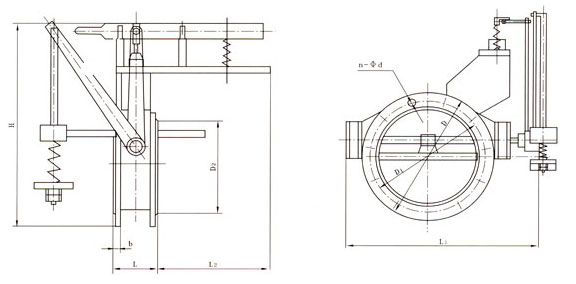

尺寸圖
