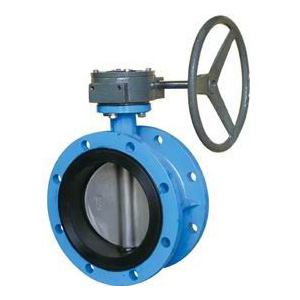

D341J-16蝸輪法蘭式半襯膠蝶閥

可以任何位置安裝，維修方便。密封件可以更換，密封性能可靠達到雙向密封零泄漏。密封材料耐老化、耐腐蝕，使用壽命長等特點。

上一個：[ D341J-10蝸輪法蘭式全襯膠蝶閥 ] 下一個：[D641F46氣動法蘭式襯氟蝶閥]

產品概述

D341J-16蝸輪法蘭式半襯膠蝶閥適用于溫度≤85℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：設計新穎、合理、結構獨特，重量輕，啟閉迅速。操力矩小，操作方便，省力靈巧。可以任何位置安裝，維修方便。密封件可以更換，密封性能可靠達到雙向密封零泄漏。密封材料耐老化、耐腐蝕，使用壽命長等特點。

主要特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

采用標準

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

技術參數

D341J-16蝸輪法蘭式半襯膠蝶閥主要技術參數
公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

材質

D341J-16蝸輪法蘭式半襯膠蝶閥主要技術參數主要零件的材質

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

材料選用和適用溫度

D341J-16蝸輪法蘭式半襯膠蝶閥密封材料選用和適用溫度
材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X或or J	XA或or JA	XB或or JB	XC、JC或or F	XD或or JD	XE或or JE
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

外形連接尺寸

D341J-16蝸輪法蘭式半襯膠蝶閥主要外形連接尺寸
公稱通徑	長度	外形尺寸				連接尺寸
公稱通徑	長度	外形尺寸				0.6MPa				1.0MPa				1.6MPa
mm	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	250	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	270	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	290	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	310	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	330	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	350	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	390	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48

安裝注意事項

蝶閥結構簡單、體積小、重量輕，其組成部分也比較少，就關鍵的幾個零部件就能構成了蝶閥，開啟的時候也非常方便，只需要把開關選擇到九十度即可，蝶閥對流體的控制非常好，可以隨時增加流量或者減少流量，閥門在運輸任何流體的時候都有一定的阻力，而蝶閥的阻力主要來自于其自身，比如蝶閥體的厚度，如果想減少對流體的阻力只需要降低其厚度即可。
彈性密封則具有受溫度限制的缺陷。
蝶閥的運用范圍也比較廣，如果用來控制流量的話就需要選擇不同的類型和閥體的大小了，因?yàn)榈y在設計的時候本身就比較適合一些口徑比較大的閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
